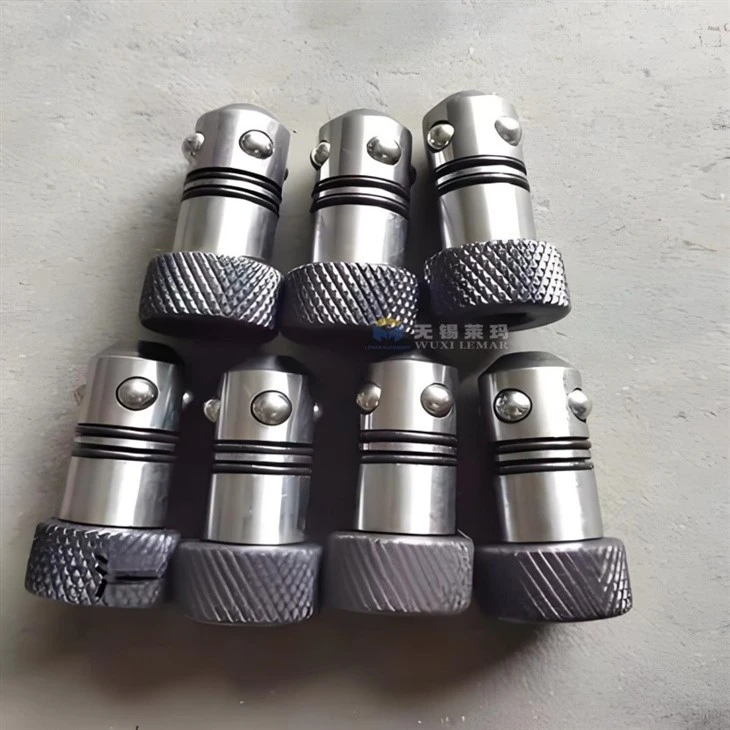

Schweißsicherungsstift

Material: Stahl/Gusseisen
Anwendung: Schweißen und Montieren
Prozess: CNC-Bearbeitung
Oberflächenbehandlung: Normal/nitriert
Typ:3D
Marke: Lemar

Anfrage senden

Produktbeschreibung

Der Schnellverriegelungsstift (Branchenabkürzung: Verriegelungsstift, Positionierungsstift, PC-Verriegelungsstift) der flexiblen 3D-Schweißplattform ist ein Kernanschluss des flexiblen 3D-Schweißvorrichtungstisches der Serie D16/D28. Es dient zur Verriegelung der Plattform, des Winkeleisens, des Positionierblocks und des Spannmoduls und ermöglicht so eine schnelle Werkstückspannung und -positionierung. Es ist die am weitesten verbreitete Standardkomponente in flexiblen Schweißvorrichtungen.

Kernanwendung
Diese Komponente ist für den Einsatz in den Standard-Rasterlöchern von Schweißplattformen konzipiert und dehnt sich beim Anziehen intern aus, {{0}angetrieben durch interne Stahlkugeln-, um die Plattform fest an der Vorrichtung oder eine Vorrichtung an einer anderen zu befestigen. Dieser Mechanismus eliminiert effektiv Positionsverschiebungen, die durch Wärmeausdehnung und Vibration beim Schweißen entstehen, und garantiert so eine präzise Maßhaltigkeit. Die Installation und Entfernung dauert nur wenige Sekunden. Da es als direkter Ersatz für herkömmliche Schraubensicherungsmethoden dient, reduziert es die Einrichtungs- und Montagezeit für Schweißvorrichtungen drastisch.

Mainstream-Spezifikationen

D28-Serie

Nomineller Außendurchmesser: 28 mm, H7-Präzisionsschliff; Passende Plattform: φ28 mm, H7-Referenzbohrung
Klemmkraft: Größer oder gleich 50 kN (ca. . 5 Tonnen); Scherfestigkeit: Größer oder gleich 250 kN

D16-Serie

Nennaußendurchmesser: 16 mm, H7-Präzisionsschliff; Passende Plattform: φ16 mm, H7-Referenzbohrung
Klemmkraft: Größer oder gleich 12 kN (ca. 1,2 Tonnen)

Interner Aufbau und Verriegelungsprinzip

Der Körper des Schweiß-Sicherungsstifts beherbergt fünf gleichmäßig verteilte, gehärtete Stahlkugeln (HRC 58–62):

Lösen Sie den Innensechskantkopf/Griff → Die Stahlkugeln ziehen sich in den Stiftkörper zurück, sodass der Stift problemlos in das kreisförmige Loch auf der Befestigungsplatte eingeführt werden kann;

Ziehen Sie den Kopf fest (eine Drehung um nur 45–60 Grad mit einem Schraubenschlüssel genügt zum Verriegeln) → Der innere konische Kern drückt nach unten und treibt die Stahlkugeln radial nach außen, um sie fest an den Lochwänden zu verkeilen, wodurch eine selbst-zentrierende Verriegelung ohne Spiel oder axiales Spiel gewährleistet wird;

Lösen in umgekehrter Richtung → Die Stahlkugeln ziehen sich zurück, sodass der Stift direkt herausgezogen werden kann.

Materialien und Oberflächenveredelungen

Stiftkörper: 45# Stahl / 40Cr; Vergütet auf HRC 32–35, um eine hohe Zähigkeit zu gewährleisten und Brüche zu verhindern.
Stahlkugeln: Lagerstahl mit hohem Kohlenstoffgehalt (gehärtet) für hervorragende Verschleißfestigkeit und Beständigkeit gegen Verformung unter Druck.

Oberflächenbehandlungen (3 gängige Exportoptionen):

Nitrieren (Premium-Auswahl): Nitrierte und geschwärzte Oberfläche; beständig gegen hohe Temperaturen und Schweißspritzer, rostfrei, verschleißfest und antihaftbeschichtet (Standardspezifikation für Exporte nach Europa und Nordamerika).
Hartverchromung: Helles Chromfinish; bietet außergewöhnliche Rostbeständigkeit, ideal für den Einsatz in feuchten Werkstattumgebungen.
Schwärzen und Abschrecken: Wirtschaftliche Option; ein weit verbreitetes inländisches Standardmodell mit hervorragendem Preis-Leistungs-Verhältnis.
